رادیاتور یا شوفاژ چیست؟ انواع، کاربرد و چگونگی عملکرد آن

با فرا رسیدن فصل های سرد پاییز و زمستان مهم ترین دغدغه افراد راه اندازی سیستم گرمایشی با کیفیت و کم مصرف می باشد. بی شک تامین گرمایش محل زندگی یکی از اساسی ترین قدم هایی است که هنگام ساخت یا خرید خانه باید در نظر گرفت.

رادیاتور یا شوفاژ چیست؟

رادیاتور شوفاژ به صورت کلی به دستگاه هایی میگویند که درون آن لوله هایی طراحی شده است که یک سیال از درون این لوله ها عبور می کند. همان طور که می دانید رادیاتور ها دارای کاربردهای گوناگونی هستند که هر کدام از کاربردها جنس مخصوصی از رادیاتور را می طلبد. بنابراین یکی از عوامل موثر در جنس و طراحی رادیاتور ها همان کاربردهایشان می باشد.

در اغلب اوقات رادیاتورها به عنوان انتقال دمای آب به کار می روند ولی استثنا هم دارد. برای عنوان مثال: کاربرد رادیاتورها در خودرو بر خلاف کاربرد آنها در ساختمان ها و منازل می باشد. در واقع رادیاتورهای خودرو برای خنک کردن آب بکار می روند اما رادیاتورهایی که در ساختمان ها و منازل استفاده می شوند، به گونه ای طراحی شده اند که حرارت آب گرم را به فضای ساختمان منتقل کنند. این آب گرم مصرفی به واسطه ی بویلر یا پکیج به رادیاتور راه پیدا می کنند.

بررسی فواید و مزایای رادیاتور شوفاژ

رادیاتور یک نوع مبدل حرارتی است که برای تولید گرما در محیط از آن استفاده میشود که علاوه بر آن کاربرد فراوانی در گرمایش داخلی دارد. رادیاتور گرمایش مورد نیاز را به وسیله لوله‌هایی که آب گرم درون آن گردش می‌کند، انتقال می‌دهد. در اینجا چندتا از ویژگی های کیلدی رادیاتور یا شوفاژ را برایتان نام بردیم:

• بالا بودن سرعت آن در گرم کردن محیط
• دمای بالا برای حداکثر توان تشعشعی
• حداکثر توانایی گرمایی در هر مکان و در هر میزان عملکرد
• رفتار دینامیکی مناسب و بهینه
• راندمان بالا
•  گرمایش مناسب در زمان عملکرد متوسط

رادیاتورها چگونه کار می کنند؟ آشنایی با مراحل کارکرد آن

رادیاتور ها از طریق فرایند انتقال حرارت به نام همرفت کار می‌کنند. هنگامی که آب داخل رادیاتور به گردش در می آید انرژی گرمایی آن هوای اطراف را از طریق جریان همرفت گرم می‌کند و این هوا به کل اتاق منتقل می شود. این محصول از طریق لوله ها به سیستم گرمایش مرکزی متصل است که آب گرم از راه لوله ها به جریان در می آید و به رادیاتور می رسد. آب گرم داخل رادیاتور نیز گرمای خود را به محیط اطراف می بخشد.

باید بدانید که هیچگاه آب گرم داخل رادیاتور باقی نمی ماند. در عوض از طریق رادیاتور جریان پیدا می کند و دوباره به رادیاتور بعدی می رود. همانطور که آب گرم از طریق سیستم جریان پیدا می‌کند، شروع به خنک شدن خواهد کرد و هنگامی که به سیستم گرمایشی مرکزی می رسد در خنک ترین حالت ممکن قرار دارد تا دوباره به دمای ایده آل برسد. تا زمانی که سیستم گرمایشی روشن باشد این فرایند دائما در حال تکرار شدن است تا فضای محیط گر بماند و دما کاهش پیدا نکند.

از آنجایی که رادیاتورها در سیستم گرمایشی مرکزی به صورت زنجیرهای به یکدیگر وصل هستند رادیاتور نزدیک به سیستم گرم ترین حالت خود را دارد. از آنجا که همه رادیاتورها دارای دمای خروجی یکسانی هستند برای اطمینان از این موضوع فرایندی به نام بالانس کردن انجام می شود. ایجاد تعادل با محدود کردن جریان آب به داخل رادیاتور  محقق می شود و دریچه ای به نام شیر محافظ در رسیدن به این هدف بسیار کمک کننده است. انواع مدل های رادیاتور در سایت دمابان موجود میباشد.

چگونگی راه اندازی و عملکرد رادیاتور یا شوفاژ در منازل

در منازل برای راه اندازی رادیاتور، می بایست ابتدا موتور شوفاژخانه در ساختمان باز شود تا آب گرم شده و سپس به منبع انبساط انتقال یابد. آب از منبع انبساط وارد شوفاژ یا همان رادیاتور منازل می شود و توسط جریان همرفتی محیط را گرم می کند. لذا در حال  حاضر هر کدام از واحدهای مسکونی، برای عبور آب گرم از رادیاتور از پکیج دیواری در منزل خودشان استفاده می کنند.

رادیاتور بطور کلی آخرین اجزا در سیستم های حرارت و برودت مرکزی پایانه های حرارتی هستند که حرارت و یا برودت را از موتورخانه به داخل ساختمان منتقل می کنند. رادیاتور شوفاژ یکی از رایج ترین پایانه های حرارتی در سیستم های گرمایش مرکزی هستند. از این نوع مبدل های حرارتی جهت انتقال حرارت آبگرم در گردش سیستم گرمایش (آب سیرکولاسیون) به فضای اطراف رادیاتور استفاده می شود.

انتقال حرارت در رادیاتور شوفاژ به صورت جابجایی طبیعی بوده بدین صورت که آبگرم در گردش با عبور از فضای داخل رادیاتور بخشی از گرمای خود را به صورت هدایت حرارتی conduction به پره های رادیاتور می دهند گرمای منتقل شده از طریق انتقال حرارت جابه جایی  convection و تشعشعی Radiation  به فضای اطراف رادیاتور انتقال می یابد.

جنس انواع رادیاتورها (شوفاژها) از چیست؟

همانطور که کاربردهای رادیاتورها متنوع هستند، جنس رادیاتورها نیز مختلف می باشد. رادیاتورها می توانند از جنس آلومینیوم، فولادی، مسی و چدنی باشند. از نظر انتقال حرارت باید گفت مس بهترین انتقال را داراست، اما به علت هزینه بسیار بالایی که دارد استفاده از آن مقرون به صرفه نیست. بعد از مس، آلومینیوم بهترین انتقال حرارت را دارد که دچار زنگ زدگی هم نمی شود. رادیاتورهای آلومینیومی به دو صورت اکستروژن و دایکست تولید می شوند.

درون ساختار رادیاتورها اغلب از مس برای باله، برنج برای لوله ها و آلومینیوم ساخته شده است. هرچند خواص خنک کنندگی مس و برنج بیشتر و بهتر از آلومینیوم می باشد ولی به دلیل مقرون به صرفه بودن آلومینیوم در ساخت رادیاتورها بیشتر از این فلز استفاده می شود.

آشنایی با کاربرد و خصوصیات انواع رادیاتورها از نظر شکل ظاهری

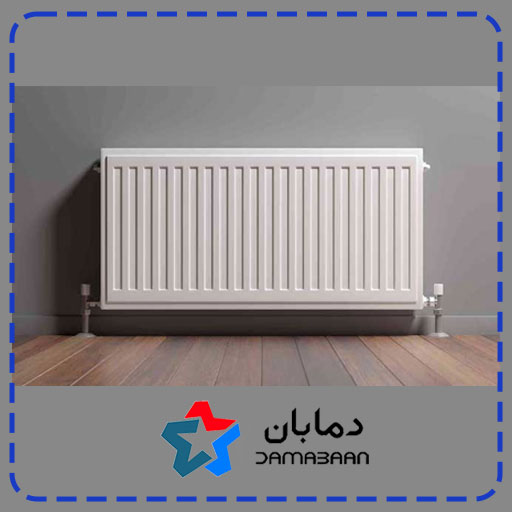

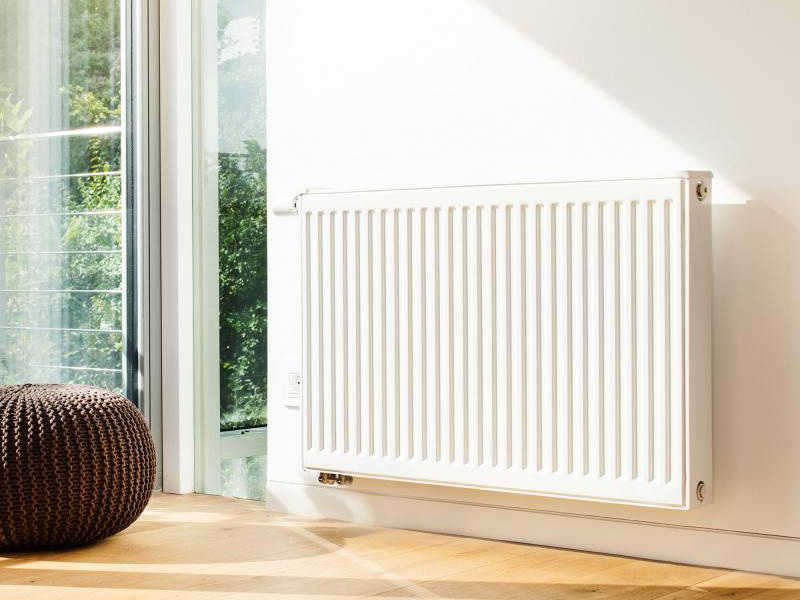

رادیاتور پنلی (فولادی و معمولی)

این رادیاتورها نسل جدید رادیاتورهای فولادی هستند که پیشرفته‌تر هستند و معایب نسل‌های قبلی را ندارند. این نوع رادیاتورها یک‌تکه ساخته شده‌اند و فضای کمتری را اشغال می‌کنند. همچنین شما می‌توانید به‌راحتی آن‌ها را نظافت کنید. بازده گرمایی بیشتر و مصرف آب کمتر نیز از مزایای این نسل به شمار می‌رود. این رادیاتورها عرض‌های متفاوتی دارند که با توجه به میزان گرمای مورد نیاز باید سایز مناسب را انتخاب کنید.

رادیاتور قرنیزی

نحوه کار این نوع رادیاتورها مانند سایر مدل‌ها است و حرارت و گرما را به محیط اطراف منتقل می‌کند. لوله‌های رادیاتور جایگزین قرنیزها می‌شوند که یک روکش آلومینیومی با ظاهر مدرن و زیبا لوله‌ها را می‌پوشاند. این مدل انتقال دمای یکنواخت، سرعت مناسب در انتقال حرارت، اشغال فضای کم، تنوع در رنگ و ظاهر و نیز مصرف بهینه انرژی را برای شما به ارمغان می‌آورد.

رادیاتور برقی

این نوع رادیاتورها به‌تازگی بسیار پرطرفدار و رایج شده‌اند. زیرا با وجود آن‌ها نیازی به سیستم حرارت مرکزی نخواهید داشت. بنابراین رادیاتور برقی یک گزینه مناسب برای مکان‌هایی است که از سیستم لوله‌کشی گاز بهره نمی‌برند. اشغال فضای کم، جابه‌جایی آسان، عدم نیاز به سرویس منظم از جمله مهم‌ترین مزایای این نوع رادیاتور به شمار می‌رود. این رادیاتورها از المنت‌هایی بهره می‌برند که با کمک انرژی الکتریکی گرم می‌شوند و سیال درون لوله‌ها را گرم می‌کنند. سیال درون رادیاتور برقی معمولا نوعی روغن مخصوص است که می‌تواند تا چندین سال بدون مشکل کار کند. اگر قصد خرید این مدل را دارید می‌توانید به «راهنمای خرید رادیاتور برقی» نگاهی بیندازید.

رادیاتور حوله خشک کن

این نوع رادیاتور ممکن است از جنس فولاد، آلومینیوم یا شیشه باشد. از این نوع رادیاتور معمولا در فضاهای کوچکی مانند سرویس بهداشتی، حمام، آشپزخانه، انباری، راهرو واتاق‌های کوچک استفاده می‌شود. از این وسیله می‌توانید برای خشک‌کردن لباس‌ها، پارچه‌ها و حوله‌‌ها در فضاهای آپارتمانی و نیز در فضل زمستان استفاده کنید. تعداد لوله‌ها یا ارتفاع این رادیاتور با توجه به متراژ محیط تعیین می‌شود. رادیاتور حوله خشک کن می‌تواند برقی یا آبی باشد که می‌توانید مدل مناسب را با توجه به محل مورد نظر انتخاب کنید.

آشنایی با کاربرد و خصوصیات انواع رادیاتورها از لحاظ جنس

• رادیاتور مسی

این نوع رادیاتور از نظر انتقال حرارت می‌تواند بهترین گزینه باشد، اما از نظر اقتصادی صرفه ندارد و قیمت آن بالا است.

• رادیاتور آلومینیومی

این نوع رادیاتورها نیز در بسیاری از منازل و اماکن بسیار محبوب و رایج هستند. رادیاتور آلومینیومی با دو روش اکستروژن و دایکست تولید می‌شود. از مهم‌ترین مزایای این نوع رادیاتورها وزن کم، قیمت مناسب و حمل‌ونقل آسان آن است. البته انتقال حرارت آن‌ها از مس ضعیف‌تر است. این رادیاتور در برابر خوردگی و زنگ‌ردگی بسیار مقاوم است.

• رادیاتور فولادی

این رادیاتور که به استیل ضد زنگ نیز معروف است، بعد از مس بهترین گزینه است. این جنس دارای بازده حرارتی بالایی است و در مجاورت آب و رطوبت زنگ نمی‌زند.

• رادیاتور شیشه ای

اگر در منزل خود فضای محدودی دارید، یا می‌خواهید دکوراسیون منزل خود را زیباتر کنید، استفاده از رادیاتور شیشه‌ای یک انتخاب جذاب خواهد بود. لوله‌های رادیاتور که سیال را حمل می‌کنند، در پشت شیشه مستحکم و مقاوم قرار می‌گیرند و گرما را به محیط منتقل می‌کنند. بنابراین این مدل رادیاتور برای فضاهای کوچک بسیار مناسب است و از طرف دیگر ظاهر زیبایی به منزل شما می‌بخشد.

رادیاتور های پنلی به چند دسته تقسیم می شود؟

رادیاتورهای پنلی انواع گوناگونی دارند که براساس تعداد پنل و کانکتورها تقسیم بندی می شوند. در موارد زیر با مدل های مختلف پنلی بیشتر آشنا می شوید:

• تک پنلی
• تک پنلی تک کانکتور
• دو پنلی
• دو پنلی تک کانکتور
• دو پنلی دو کانکتور
• سه پنلی سه کانکتور

معمولا مدل های دارای طول بیشتر گرما و حرارتی بالاتری نیز تولید می کنند و گزینه های دارای دو و سه پنل، دوام و مقاومت بالاتری نسبت به رادیاتورهای تک پنلی دارند. البته به این معنا نیست که رادیاتورهای تک پنلی قابل استفاده نیستند، آن ها برای محیط های دارای متراژ کمتر انتخاب می شوند و از نظر ابعاد کوچکتر هستند.

آشنایی با مزیت ها و ویژگی های رادیاتور شوفاژ با کیفیت

• رادیاتورها نسبت به بخاری‌ها و وسایل گرمایشی دیگر بسیار ایمن‌تر هستند.
• راندمان حرارتی رادیاتورها در مقایسه با بخاری‌های گازی بسیار بیشتر است و مصرف انرژی بهینه‌تری دارند.
• کنترل دمای سیال در رادیاتورها باعث می‌شود تا محیط از گرمای مناسب و یکنواخت بهره ببرد.
• رادیاتورها ظاهر و جنس‌های متنوعی دارند که می‌توانید با توجه به بودجه، نوع محیط، دکوراسیون و میزان نیاز به تولید گرما، مدل دلخواه را انتخاب کنید.
• ظرفیت گرمایی متنوع در رادیاتورها به شما امکان می‌دهد تا بتوانید با توجه به منطقه زندگی و گرمای مورد نیاز، ابعاد و مدل رادیاتور را انتخاب کنید.

مزایای استفاده از رادیاتور پره آلومینیومی نسبت به فولادی

• ضریب حرارتی و راندمان عملکرد بالای آلومینیوم نسبت به فولاد
• سبک تر بودن
• مقاوت در برابر خوردگی بالاتر آلومینیوم نسبت به فولاد
• عدم زنگ زدگی آلومینیوم در محیط های مرطوب مانند حمام
• آلومینیوم با محیط زیست بسیار سازگار می باشد و به راحتی می توان آن را بازیافت کرد.
• عدم خم شوندگی و ترک خوردگی
• قابلیت اضافه کردن تعداد پره ها

نکات مهم برای مراقبت و نگهداری از رادیاتور

• کیفیت رادیاتور پنلی خود را نسبت به فضای مناسب نوع ساخت بنا ،منطقه جغرافیایی( سردسیر یا معتدل بودن ) و …. انتخاب کنید.
• هنگام نصب ، به تراز بودن رادیاتور توجه داشته باشید ، زیرا در صورت ناتراز بودن آب در رادیاتور به خوبی گردش نمی کند و موجب گرم نشدن رادیاتور میشود.
• تعداد پره استفاده شده در رادیاتورها نسبت به پکیج و ظرفیت آن تعیین می شود.در صورت عدم رعایت این موضوع،راندمان پایین می آید و مصرف افزایش پیدا میکند و همچنین از عمر مفید دستگاهتان کاسته می شود.
• به این صورت که این کار در راندمان تاثیر مستقیمی دارد
• به دلیل وجود رسوب در آب ایران و همچنین با توجه به نوع فلز پیشنهاد می شود که هر سه سال برای پکیج های تک مبدله و هر دو سال برای موتورخانه ها و پکیج های تک مبدله از سرویس کامل رادیاتور ها استفاده کنید.برای افزایش راندمان بهتر است که رادیاتور ها باز شوند و شتشوکامل شوند

نحوه نصب و محل قرارگیری رادیاتور

۱. ارتفاع کف تا سقف بهتر است حداکثر ۳ متر باشد.

۲. اگر در یک محیط مرطوب زندگی می‌کنید، بهتر است از رادیاتورهای آلومینیومی استفاده شود که مقاومت بالایی در برابر خوردگی دارند.

۳. رادیاتورها باید روی دیوارهای خارجی، زیر پنجره‌ها یا در سردترین نقطه ساختمان نصب شوند تا بازدهی مناسبی داشته باشند.

۴. رعایت فاصله مناسب رادیاتور از کف زمین و دیوارها بسیار مهم است. بهتر است رادیاتور از کف حدود ۱۲ سانتی‌متر و از دیوار حدود ۵ سانتی‌متر فاصله داشته باشد.

۵. نصب شیر ترموستات را فراموش نکنید. این شیر به شما کمک می‌کند تا در مصرف سوخت صرفه‌جویی کنید و دمای محیط را بهتر کنترل کنید.

۶. تعداد پره‌ها در رادیاتور‌های پره‌ای و ابعاد رادیاتور در رادیاتورهای پنلی، با ظرفیت گرمایی آن‌ها ارتباط مستقیم دارد، بنابراین باید برای متراژ منزل خود ابعاد مناسب را انتخاب کنید. پیشنهاد می‌کنیم از یک کارشناس کمک بگیرید.

۷. هواگیری منظم رادیاتورها را فراموش نکنید. با این کار به میزان زیادی از نشت آب رادیاتورها جلوگیری می‌شود.

معرفی بهترین برندهای رادیاتور شوفاژ موجود در بازار

بعد از آشنایی با رادیاتور و انواع و کاربردهای ان زمان آن رسیده که چند نمونه از بهترین مارک رادیاتور شوفاژ را معرفی کنیم:

خرید رادیاتور ایران رادیاتور

 شرکت ایران رادیاتور توسط آقای نادر شکیب در ۱۹۳۶ بنیان گذاری شد. در سال ۱۳۵۹ اولین رادیاتور آلمینیومی پره ای را تولید و روانه بازار کرد. قیمت این محصول با توجه به زیبایی و وزن کمی که دارد، بسیار مناسب است. یکی از قابلیت های این محصول این دارد این است که می توان خارج از کارخانه به تعداد پره های آن اضافه کرد.

 شرکت ایران رادیاتور پس از تولید رادیاتورهای آلمینیومی با استفاده از تکنولوژی های پیشرفته نظیر پوشش دهی با رنگ اپوکسی، کنترل کیفیت پیشرفته و افزایش راندمان و عملکرد عالی در دمای بالا در سال ۱۳۹۳ رادیاتور پنلی یا پانلی فولادی با دو کنکتور در اندازه های ۶۰، ۸۰، ۱۰۰، ۱۲۰، ۱۴۰ و ۱۸۰ سانت تولید کرد. از مزایای و ویژگی های رادیاتور پنلی ایران رادیاتور می توان به تمیز کردن آسان، ظاهر زیبا و شکیل و راندمان حرارتی بالا آن اشاره کرد.

رادیاتورهای پنلی ایران رادیاتور دارای دو عدد اتصال دهنده می باشد که موجب تولید و انتقال حرارت و گرمای بیشتر به محیط می شود. ورقه های که برای ساخت این محصول بکار می رود نیز بسیار با کیفیت می باشد. محصولات ایران رادیاتور با حفظ اصالت دارای ۱۰ سال گارانتی و خدمات پس از فروش بدون قید و شرط است.

خرید رادیاتور بوتان

شرکت بوتان در سال ۱۳۳۲ توسط آقای خلیلی تاسیس گردید. شرکت بوتان به علت تولیدات با کیفیت در زمینه رادیاتور و پکیج موفق به دریافت گواهینامه واحد نمونه از تحقیقات صنعتی ایران و موسسه استاندارد شده است. شرکت بوتان در سال ۱۳۸۷ اولین رادیاتور گرمایشی برند خود را به مرحله تولید رساند که به علت کیفیت بالا در مدت زمان کوتاهی مورد علاقه خانواده های ایرانی برای تامین سیستم گرمایشی منازل شد.

شرکت بوتان رادیاتور آلومینیومی را در مدل های ایل پریمو، ویتوریا و النا تولید و عرضه کرد. از مزایای این برند معتبر و شناخته شده استفاده از قطعات با کیفیت ایتالیایی در ساخت رادیاتور بوتان، ارائه خدمات گسترده در سراسر ایران و تنوع محصولات تولیدی است. از دیگر افتخارات این شرکت می توان به کسب لوح تقدیر پیشکسوت صنعتی از وزارت صنایع، لوح صنعت سبز از سازمان محیط زیست و منتخب واحد نمونه کشوری  در کیفیت و استاندارد اشاره نمود.

خرید رادیاتور ایساتیس

شرکت برند تجاری ایساتیس واقع در شهر یزد می باشد که در سال ۱۳۸۵ با مدیریت آقای حسین آبادی شروع به فعالیت کرد. جنس بدنه رادیاتورهای پنلی یا پانلی ایساتیس از ورقه های فولاد است. رادیاتورهای پنلی ایساتیس قابلیت نصب دو طرف، ظرفیت حرارتی و بازدهی گرمایی بالایی دارند. در ساخت این محصولات از بهترین و منحصر به فردترین تکنولوژی رنگ استفاده شده است.

از دیگر مزایای رادیاتور پنلی ایساتیس (بهترین مارک رادیاتور پنلی) این است که به راحتی تمیز می شوند، سبک هستند و دارای گارانتی و خدمات پس از فروش می باشند. رادیاتورهای پنلی ایساتیس در دو نوع آفتابی و ایکاروس با اندازه های ۴۰، ۵۰، ۶۰، ۸۰، ۱۰۰ تا ۲۰۰ سانت تولید شده اند. این رادیاتورها با انواع پکیج، سیستم های مرکزی و موتورخانه ها سازگار هستند. محصولات شرکت ایساتیس با ۱۵ سال گارانتی و خدمات پس از فروش بدون قید و شرط برای مشتریان عزیز ارائه می گردد.

خرید رادیاتور لورچ

برند لورچ یکی از بهترین مارک رادیاتور پنلی می باشد این شرکت در سال ۱۳۵۷ تاسیس گردید و دفتر مرکزی آن در شهر اصفهان است. شرکت لورچ در سال ۱۳۹۳ تولید رادیاتور پنلی را آغاز کرد. ساخت رادیاتورهای پنلی لورچ مطابق استانداردEN0130  بوده و بدنه آن ها از فولاد ساخته می شود. رادیاتورهای پنلی لورچ نسبت به برندهای دیگر بازدهی حرارتی بالاتری دارد و این قابلیت باعث می شود زمانی که از آبگرم درون پکیج استفاده می کنیم، رادیاتورها دیرتر سرد شود. این شرکت برای رنگ کردن رادیاتورها از تکنولوژی نانو بهره می گیرد. از دیگر مزایای رادیاتورهای لورچ نظافت آسان، بازدهی حرارتی بالا و صرف انرژی کمتر اشاره نمود. رادیاتورهای پنلی لورچ دارای ۱۲ سال گارانتی بدون قید و شرط، خدمات پس از فروش و نصب رایگان می باشند.

حالا با آگاهی از این که رادیاتور چیست، نسبت به عملکرد عالی آن آگاه هستید و در صورت عدم رضایت از سیستم گرمایشی قدیمی می توانید برای اجرای رادیاتور در کنار سیستم مرکزی اقدام کنید. امروزه بیشتر صاحبین خانه با آگاهی کامل از این که رادیاتور شوفاژ چیست، بهترین تصمیم را برای تنظیم سیستم گرمایشی می گیرند؛ طوری که دیگر نیازی نیست نسبت به طراحی و عدم همخوانی این ابزار با دکور داخلی نگران باشند.
