منبع انبساط چیست و مزایا و معایب آن

در سیستم‌های گرمایش بسته (مانند سیستم‌های شوفاژ یا گرمایش مرکزی)، آب به عنوان سیال انتقال‌دهنده‌ی گرما استفاده می‌شود. با افزایش دما، آب منبسط می‌شود و حجم آن افزایش می‌یابد. اگر این انبساط کنترل نشود، می‌تواند باعث افزایش خطرناک فشار در سیستم شده و به تجهیزات آسیب برساند. منبع انبساط به عنوان یک جزء حیاتی در این سیستم‌ها عمل می‌کند و وظیفه‌ی جذب حجم اضافی آب ناشی از انبساط حرارتی را بر عهده دارد.

انواع منابع انبساط

منبع انبساط باز

در قدیم استفاده می‌شد و در بالاترین نقطه‌ی سیستم نصب می‌شد. به دلیل تماس مستقیم با هوا، احتمال خوردگی و تبخیر آب وجود دارد. امروزه کمتر استفاده می‌شود.

ویژگی‌ها منبع انبساط باز

• در بالاترین نقطه سیستم گرمایش نصب می‌شود (معمولاً در پشت بام یا attic).

• به طور مستقیم با اتمسفر در ارتباط است (هواگیری آزاد دارد).

• از فولاد گالوانیزه یا استیل ضدزنگ ساخته می‌شود.

کاربردها: سیستم‌های گرمایش قدیمی با گردش طبیعی (بدون پمپ)، موتورخانه‌های کوچک با فشار عملیاتی کم

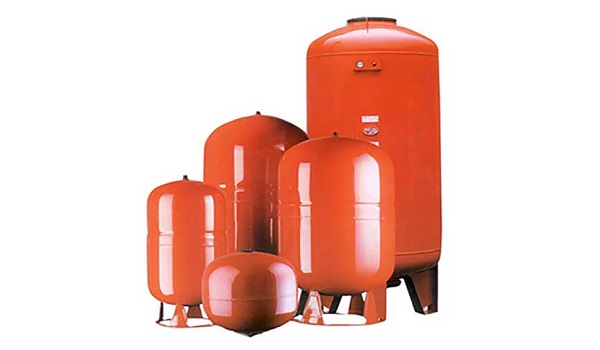

منبع انبساط بسته

متداول‌ترین نوع در سیستم‌های مدرن است. از یک دیافراگم یا bladder (کیسه‌ی لاستیکی) برای جداسازی آب و هوا استفاده می‌کند. فشار هوای داخل منبع به صورت تنظیم‌شده است تا انبساط آب را جذب کند.

ویژگی‌های منبع انبساط بسته

• کاملاً هربتیک (مهر و موم شده) و بدون تماس آب با هوا.

• فشار هوا در سمت خشک با نیتروژن یا هوای فشرده تنظیم می‌شود.

• امکان نصب در هر نقطه از سیستم (حتی نزدیک دیگ)

کاربردها: سیستم‌های گرمایش مرکزی مدرن، سیستم‌های تحت فشار با پمپ سیرکولاسیون، چیلرها و سیستم‌های سرمایشی.

منابع باز امروزه منسوخ شده‌اند و فقط در سیستم‌های بسیار ساده استفاده می‌شوند. منابع بسته استاندارد فعلی صنعت هستند و برای اکثر سیستم‌های گرمایش/سرمایش توصیه می‌شوند.

بیشتر بدانید: تفاوت پکیج دیواری و پکیج زمینی

وظیفه منبع انبساط

جذب انبساط حجمی آب ناشی از گرمایش

وقتی آب گرم می‌شود، حجم آن افزایش می‌یابد (انبساط حرارتی). این افزایش حجم اگر جایی برای ذخیره نداشته باشد، باعث افزایش خطرناک فشار در سیستم می‌شود.

منبع انبساط، این آب اضافی را جمع‌آوری می‌کند تا فشار ثابت بماند.

تنظیم و پایدارسازی فشار سیستم

از ترکیدگی لوله‌ها، دیگ یا رادیاتورها بر اثر فشار بیش از حد جلوگیری می‌کند. وقتی سیستم سرد می‌شود و آب منقبض می‌شود، منبع انبساط آب ذخیره شده را بازمی‌گرداند تا از ایجاد خلأ و مکش هوا جلوگیری کند.

 جلوگیری از پدیده‌های مخرب

ضربه قوچ (Water Hammer): با جذب تغییرات ناگهانی فشار، از شوک هیدرولیکی جلوگیری می‌کند.

خوردگی و اکسیداسیون: در مدل‌های بسته، از تماس آب با اکسیژن هوا جلوگیری می‌شود و خوردگی کاهش می‌یابد.

مزایای منبع انبساط

 کنترل فشار سیستم: با جذب آب منبسط‌شده، از افزایش خطرناک فشار جلوگیری می‌کند. مانع از ترکیدگی لوله‌ها، دیگ گرمایش یا رادیاتورها می‌شود.

 افزایش ایمنی و عمر تجهیزات: از استرس مکانیکی بر روی پمپ‌ها، شیرآلات و اتصالات می‌کاهد. با جلوگیری از نوسانات شدید فشار، عمر مفید سیستم را افزایش می‌دهد.

 کاهش مصرف انرژی و آب: در سیستم‌های بسته، از هدررفت آب و نیاز به replenishment (تغذیه مجدد) جلوگیری می‌کند. با حفظ فشار ثابت، کارایی پمپ‌ها بهبود می‌یابد و انرژی کمتری مصرف می‌شود.

 جلوگیری از پدیده‌های مخرب: از ضربه قوچ (Water Hammer) که می‌تواند به لوله‌ها آسیب بزند، جلوگیری می‌کند. در سیستم‌های بسته، از ورود اکسیژن و خوردگی داخلی تجهیزات کم می‌کند.

انعطاف‌پذیری در طراحی سیستم: امکان استفاده در سیستم‌های مختلف (شوفاژ، گرمایش از کف، چیلرها و …) را فراهم می‌کند. در مدل‌های دیافراگمی (بسته)، نصب در هر نقطه از سیستم ممکن است.

معایب منبع انبساط

نیاز به تعمیر و نگهداری: منابع انبساط دیافراگمی ممکن است با گذشت زمان دچار پارگی دیافراگم یا کاهش فشار هوا شوند. در صورت خرابی، ممکن است سیستم دچار کاهش فشار یا نشت آب شود.

 هزینه اولیه و نصب: منابع انبساط بسته (دیافراگمی) قیمت بالاتری نسبت به مدل‌های باز دارند. نصب اشتباه (مثلاً فشار هوای نامناسب) می‌تواند عملکرد سیستم را مختل کند.

 محدودیت در ظرفیت: اگر حجم منبع انبساط کمتر از نیاز سیستم باشد، نمی‌تواند انبساط آب را به خوبی جذب کند. در سیستم‌های بزرگ، ممکن است نیاز به چند منبع انبساط یا مدل‌های با حجم بالا باشد.

بیشتر بدانید:دستگاه تصفیه آب چه کاربردی دارد و مزایا و معایب آن

چرا منبع انبساط ضروری است؟

منبع انبساط یکی از اجزای حیاتی در سیستم‌های گرمایش بسته (مانند موتورخانه مرکزی، شوفاژ یا گرمایش از کف) محسوب می‌شود. دلیل ضرورت آن به فیزیک انبساط آب و نیاز به کنترل فشار برمی‌گردد.

جلوگیری از افزایش خطرناک فشار (انفجار/ترکیدگی)

انبساط آب بر اثر گرما: آب با گرم شدن منبسط می‌شود (حجم آن تا ۴% افزایش می‌یابد). در یک سیستم بسته، این افزایش حجم جایی برای رفتن ندارد و فشار به شدت بالا می‌رود.

عواقب عدم جذب انبساط: ترکیدگی دیگ گرمایش یا لوله‌ها، آسیب به پمپ‌ها، شیرآلات و رادیاتورها، حتی خطر انفجار در فشارهای بسیار بالا.

جلوگیری از مکش هوا به سیستم (وقتی آب سرد می‌شود)

انقباض آب هنگام سرد شدن: وقتی سیستم خاموش می‌شود، آب سرد شده و حجم آن کاهش می‌یابد. اگر منبع انبساط نباشد: فشار سیستم به شدت افت می‌کند. خلأ نسبی ایجاد شده باعث مکش هوا از طریق شیرهای اطمینان یا نقاط دیگر می‌شود.

مشکلات ناشی از ورود هوا: خوردگی سریعتر تجهیزات (اکسیژن موجود در هوا باعث زنگ زدگی می‌شود)، هواگیری مداوم رادیاتورها،کاهش راندمان انتقال حرارت (حباب‌های هوا مانع جریان آب می‌شوند)

 محافظت در برابر ضربه قوچ

ضربه قوچ چیست؟
وقتی جریان آب به صورت ناگهانی قطع یا تغییر جهت می‌دهد (مثلاً با بسته شدن سریع یک شیر)، امواج فشار مخربی ایجاد می‌شود که می‌تواند به لوله‌ها آسیب بزند.

نقش منبع انبساط: با جذب تغییرات ناگهانی فشار، مانند یک ضربه‌گیر عمل می‌کند و از استرس مکانیکی روی سیستم می‌کاهد.

 افزایش عمر سیستم و کاهش هزینه‌های تعمیرات

کاهش استرس مکانیکی: فشار ثابت ناشی از عملکرد صحیح منبع انبساط، استرس مداوم روی دیگ، لوله‌ها و اتصالات را کاهش می‌دهد.

پیشگیری از مشکلات متوالی:یک منبع انبساط خراب یا ناکافی می‌تواند باعث: نشتی‌های مکرر، کاهش راندمان انرژی (به دلیل هدررفت آب یا هواگیری مداوم)، خرابی زودرس پمپ‌ها.

 چرا نمی‌توان منبع انبساط را حذف کرد؟

سیستم‌های گرمایش بسته بدون منبع انبساط اساساً ناامن هستند و خطر آسیب جدی به تجهیزات وجود دارد. صرفه‌جویی در هزینه نصب منبع انبساط می‌تواند منجر به هزینه‌های چندبرابری تعمیرات شود.

در این مطلب به بررسی مزایا و معایب منبع انبساط پرداختیم. منبع انبساط به ‌عنوان یکی از اجزای کلیدی سیستم ‌های حرارتی و برودتی، نقش اساسی در حفظ عملکرد بهینه و افزایش طول عمر این سیستم‌ها دارد. نصب و انتخاب صحیح این منبع، به دانش کافی از ویژگی‌ ها، مزایا و معایب آن بستگی دارد. در صورتی که منبع انبساط به درستی انتخاب شود، می ‌تواند از مشکلاتی مانند نوسانات فشار و آسیب به تجهیزات جلوگیری کند.
