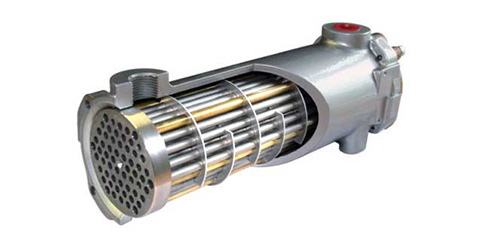

مبدل حرارتی چیست و چه کاربردی دارد؟

• کاربرد: مناسب برای فشار و دمای بالا، مانند نیروگاه‌ها، پالایشگاه‌ها و صنایع شیمیایی.
• مزایا: مقاومت مکانیکی بالا، قابلیت تحمل فشار و دمای زیاد.
• معایب: حجم و وزن زیاد، هزینه ساخت بالا.

مبدل حرارتی صفحه‌ای

• ساختار: از صفحات فلزی نازک و موج‌دار تشکیل شده که سیال‌ها بین آن‌ها جریان دارند.
• کاربرد: در صنایع غذایی، تهویه مطبوع و سیستم‌های گرمایشی.
• مزایا: بازده حرارتی بالا، حجم کم، قابلیت افزایش یا کاهش ظرفیت.
• معایب: محدودیت در فشار و دمای بالا، نیاز به تمیزکاری منظم.

مبدل حرارتی دو لوله‌ای

• ساختار: شامل دو لوله هم‌مرکز است که یک سیال در لوله داخلی و سیال دیگر در فضای بین دو لوله جریان دارد.
• کاربرد: در کاربردهای ساده و کم‌ظرفیت مانند آزمایشگاه‌ها.
• مزایا: ساختار ساده، هزینه پایین.
• معایب: بازده پایین، محدودیت در ظرفیت.

مبدل حرارتی هوایی

• ساختار: از فن‌ها و فین‌ها (پره‌ها) برای خنک‌کردن سیال با استفاده از هوا تشکیل شده است.
• کاربرد: در محیط‌هایی که دسترسی به آب محدود است، مانند صنایع نفت و گاز.
• مزایا: عدم نیاز به آب، مناسب برای مناطق خشک.
• معایب: بازده پایین‌تر نسبت به مبدل‌های آبی.

مبدل حرارتی صفحه‌و پوسته

• ساختار: ترکیبی از مبدل‌های صفحه‌ای و پوسته‌و لوله.
• کاربرد: در صنایع غذایی، دارویی و شیمیایی.
• مزایا: بازده بالا، قابلیت تحمل فشارهای متوسط.
• معایب: هزینه ساخت نسبتاً بالا.

مبدل حرارتی چگالشی

• ساختار: برای تبدیل گاز به مایع با انتقال حرارت به سیال خنک‌کننده.
• کاربرد: در سیستم‌های تبرید و نیروگاه‌ها.
• مزایا: بازده بالا در چگالش بخار.
• معایب: نیاز به طراحی دقیق برای جلوگیری از خوردگی.

مبدل حرارتی بازیاب حرارت

• ساختار: از یک بستر جامد (مانند سرامیک) برای ذخیره و انتقال حرارت استفاده می‌کند.
• کاربرد: در توربین‌های گازی و سیستم‌های بازیابی حرارت.
• مزایا: بازده بالا در بازیابی حرارت.
• معایب: پیچیدگی طراحی و هزینه بالا.

مبدل حرارتی مارپیچی

• ساختار: از دو صفحه فلزی مارپیچ تشکیل شده که سیال‌ها در کانال‌های بین آن‌ها جریان دارند.
• کاربرد: در صنایع شیمیایی و فاضلاب.
• مزایا: مقاومت در برابر رسوب‌گیری، مناسب برای سیال‌های چسبنده.
• معایب: هزینه ساخت بالا، محدودیت در اندازه.

مبدل حرارتی لوله‌ حلزونی

• ساختار: شامل لوله‌هایی است که به‌صورت حلزونی پیچیده شده‌اند.
• کاربرد: در صنایع شیمیایی و غذایی.
• مزایا: بازده حرارتی بالا، مناسب برای سیال‌های ویسکوز.
• معایب: طراحی پیچیده.

مبدل حرارتی فشرده

• ساختار: سطح انتقال حرارت بالا در حجم کم.
• کاربرد: در صنایع هوافضا و خودروسازی.
• مزایا: حجم کم، بازده بالا.
• معایب: هزینه ساخت بالا، محدودیت در فشار و دما.

مبدل حرارتی تماس مستقیم

• ساختار: سیال‌ها مستقیماً با یکدیگر تماس دارند.
• کاربرد: در برج‌های خنک‌کننده و سیستم‌های تبخیر.
• مزایا: بازده بالا، ساختار ساده.
• معایب: محدودیت در نوع سیال‌ها.

مبدل حرارتی پره‌دار

• ساختار: لوله‌هایی با پره‌های اضافی برای افزایش سطح انتقال حرارت.
• کاربرد: در سیستم‌های تهویه مطبوع و خنک‌کننده‌ها.
• مزایا: بازده حرارتی بالا.
• معایب: احتمال رسوب‌گیری در پره‌ها.

انتخاب نوع مبدل حرارتی به عواملی مانند نوع سیال، دما و فشار، فضای موجود و هزینه بستگی دارد. هر نوع مبدل حرارتی مزایا و معایب خاص خود را دارد و باید با توجه به نیازهای پروژه انتخاب شود.

کاربرد مبدل حرارتی

گرمایش و سرمایش هوا: در سیستم‌های تهویه مطبوع، مبدل‌های حرارتی برای گرم کردن یا سرد کردن هوا استفاده می‌شوند.

چیلرها و کندانسورها: برای خنک‌کردن مبرد در سیستم‌های تبرید.

رادیاتورها: برای گرمایش فضاها با استفاده از آب گرم.

صنایع نیروگاهی

تولید بخار: در بویلرها (دیگ‌های بخار) برای تولید بخار با استفاده از حرارت.

کندانسورها: برای تبدیل بخار به آب پس از خروج از توربین.

خنک‌کردن روغن و آب: در سیستم‌های خنک‌کننده نیروگاه‌ها.

صنایع پتروشیمی و نفت و گاز

پالایشگاه‌ها: برای فرآیندهای تقطیر، گرمایش و خنک‌کردن مواد شیمیایی.

مبدل‌های گاز طبیعی: برای خنک‌کردن گاز قبل از انتقال.

فرآیندهای پتروشیمی: مانند کراکینگ، پلیمریزاسیون و تقطیر.

صنایع غذایی و آشامیدنی

پاستوریزاسیون: برای گرم کردن و سرد کردن مواد غذایی مانند شیر، آبمیوه و نوشیدنی‌ها.

استریلیزاسیون: برای از بین بردن میکروارگانیسم‌ها در مواد غذایی. اگر میخواهید کاربرد دستگاه تصفیه آب بدانید مقاله آن را مطالعه کنید.

خنک‌کردن محصولات: پس از فرآیندهای حرارتی.

صنایع خودروسازی

رادیاتور خودرو: برای خنک‌کردن موتور با انتقال حرارت از آب به هوا.

سیستم‌های تهویه مطبوع خودرو: برای گرمایش و سرمایش کابین.

صنایع داروسازی

فرآیندهای حرارتی: برای گرمایش و خنک‌کردن مواد در تولید دارو.

استریلیزاسیون تجهیزات: برای ضدعفونی کردن دستگاه‌ها.

صنایع دریایی

خنک‌کردن موتور کشتی‌ها: با استفاده از آب دریا به عنوان سیال خنک‌کننده.

سیستم‌های تهویه مطبوع کشتی.

صنایع شیمیایی

واکنش‌های شیمیایی: برای کنترل دما در فرآیندهای شیمیایی.

تقطیر و تبخیر: برای جداسازی مواد شیمیایی.

کاربردهای خانگی

آبگرمکن‌ها: برای گرم کردن آب مصرفی.

شوفاژها: برای گرمایش فضاها.

صنایع فلزی و متالورژی

خنک‌کردن روغن و آب: در فرآیندهای ریخته‌گری و نورد.

بازیابی حرارت: از گازهای خروجی کوره‌ها.

سیستم‌های بازیابی حرارت

بازیابی حرارت از گازهای دودکش: برای استفاده مجدد از انرژی حرارتی.

سیستم‌های CHP (تولید همزمان برق و حرارت): برای افزایش بازده انرژی.

صنایع هوافضا

خنک‌کردن سیستم‌های الکترونیکی: در هواپیماها و فضاپیماها.

کنترل دمای موتور: در موتورهای جت.

صنایع نساجی

خشک‌کردن پارچه: با استفاده از بخار یا هوای گرم.

خنک‌کردن ماشین‌آلات: در فرآیندهای تولید.

مبدل‌های حرارتی به‌عنوان یکی از اجزای کلیدی در بسیاری از صنایع، نقش مهمی در بهبود بازده انرژی، کاهش هزینه‌ها و کنترل فرآیندهای حرارتی ایفا می‌کنند. انتخاب نوع مبدل حرارتی به نیازهای خاص هر صنعت و شرایط عملیاتی بستگی دارد. اگر میخواهید راجب رادیاتور و شوفاژ به طور کامل بدانید مقاله آن را مطالعه کنید.

مبدل‌های حرارتی به‌عنوان یکی از اجزای کلیدی در بسیاری از صنایع، مزایا و معایب خاص خود را دارند. این مزایا و معایب به نوع مبدل حرارتی، طراحی آن، مواد مورد استفاده و شرایط عملیاتی بستگی دارد.

مزایای مبدل‌های حرارتی

بازده انرژی بالا
